如何看水力測功器的特性曲線？

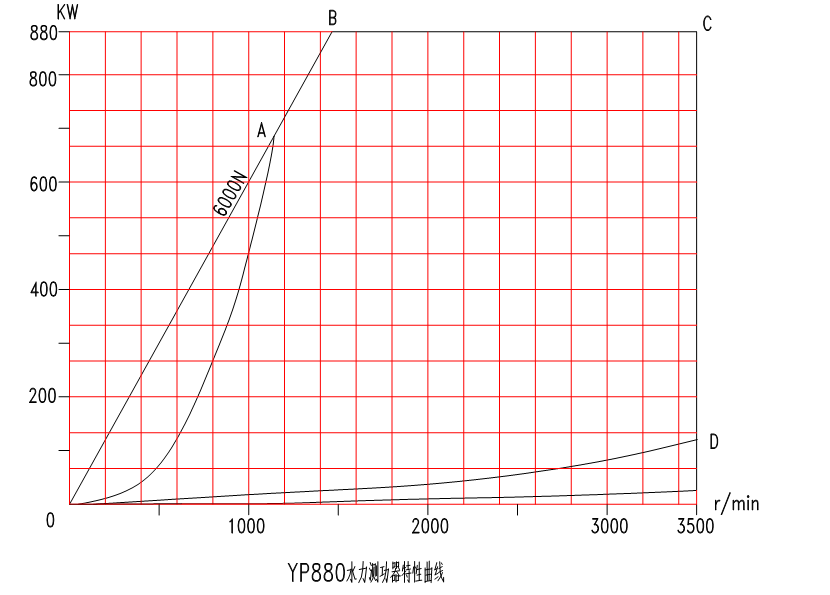

水力測功器的應用范圍，可以從它的特性曲線上看出,見圖一特性曲線表
示了測功器在不同轉速下所能吸收的功率范圍。
OA 曲線表示測功器在一定的進水壓力下，隨著轉速的變化所能吸收的最大
功率線。
AB 直線為保持測功器扭矩為最大值時，隨著轉速的變化，測功器所能吸收
的最大功率線。
BC 直線為不超過測功器最大容許的排水溫度時，
測功器所能吸收的最大功率限制線。
CD 直線為測功器最高轉速限制線。
OD 曲線為測功器不充水時的制動功率線（空氣磨擦阻力）。
曲線圖形 OABCDO 所包圍的區域表示了該型水力測功
器所能吸收的功率范圍。這也是動力機性能試驗時選用測功器的依據。凡動力
機的特性在曲線圖形所包圍的范圍內，一般均能在該型水力測功器上進行特性
試驗，實際選型時保留20%的余量。
*用戶在選用測功器時，必須注意動力機的測試點是否在該型測功器的特
性曲線范圍內，并盡可能避開曲線邊緣。
*充水情況下最佳控制時的最小吸收功率線（蝶閥全開位置）略高于 OD
線，選型時盡量不要太靠近 OD 線。
|
